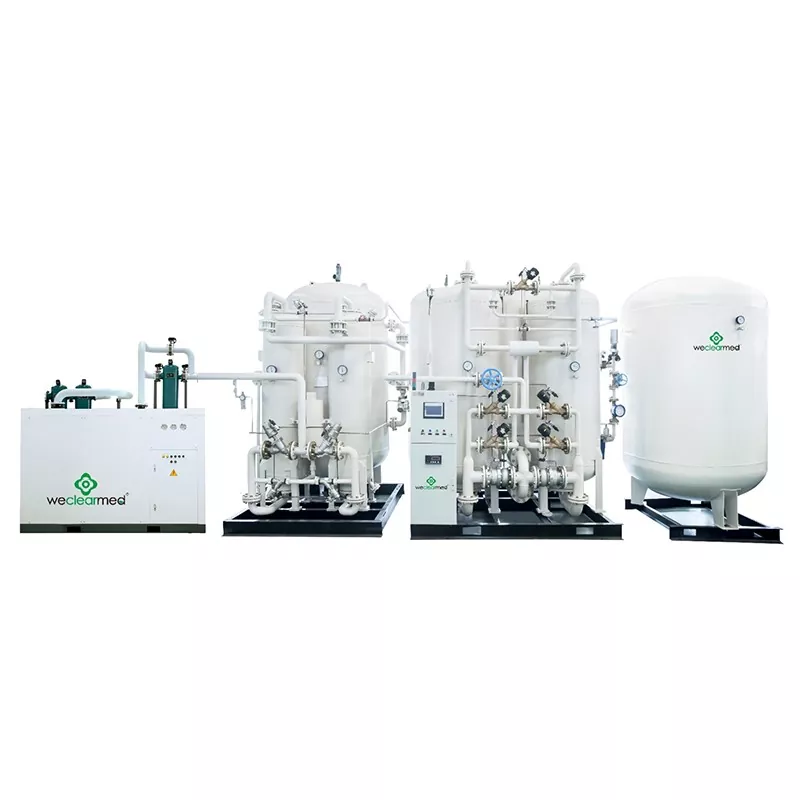

مولد PSA

تم تطوير مولد PSA الطبي بشكل احترافي ، مصمم وتصنيعه من قبل Weclearmed. نحن أيضًا ننتج مولد الأوكسجين الجزيئي PSA الطبي ، ومحطة التزود بالوقود الأكسجين ، وضغط الجهاز والاكتئاب مع نقاء 94 ٪. يمكن تخصيص نماذج كبيرة ومتوسطة وصغيرة. ضمان طويل الأجل ، تدريب مجاني ، تركيب من الباب إلى الباب!

إرسال استفسار

وصف المنتج

تقدم عملية مولد PSA عملية الضغط المنخفض في معدات فصل الهواء ، مما يقلل من استهلاك الطاقة لفصل الهواء ويحسن سلامة التشغيل. تستخدم حسابات العملية وتصميم المعدات الوحدة البرنامج الكيميائي المقابل لحسابات التقطير العملية والحسابات الهيكلية لضمان أن الجهاز متقدم وموثوق.

من أجل تلبية الطلب على السوق ، لا تنتج الشركة معدات فصل الهواء الخارجي التقليدية فحسب ، ولكن أيضًا طورت سلسلة من عملية فصل الهواء الداخلية ، مما يقلل من عبء عمل تركيب مجموعات كاملة من المعدات والمعدات.

قامت الشركة بتصميم وتطوير أنظمة تنقية مع تصميم مثبت على SKID لتقليل وقت تثبيت الأنابيب في الموقع. تتطلب معدات فصل الهواء السائل قدرة تبريد أكثر من معدات فصل هواء الغاز.

وفقًا لمختلف الناتج عن معدات فصل الهواء السائل ، فإننا نستخدم مجموعة متنوعة من عمليات دورة التبريد المختلفة: تبريد تمدد التوربينات المضغوطة ، وتبريد آلية التبريد المسبقة لدرجة الحرارة المنخفضة ، والضاغط المتداول ارتفاعًا للضاغط في التبريد. يتبنى نظام التحكم نظام التحكم في DCS أو PLC ، وأجهزة الحقل الإضافي ، بحيث مجموعة كاملة من المعدات لتحقيق تشغيل بسيط واستقرار وموثوقية.

العملية التكنولوجية

1. ضاغط الهواء (نوع المسمار): يتم استخدام الهواء كمواد خام لجمع وضغط الهواء إلى 8 بار.

2. المجفف البارد: التكوين القياسي يزيل الرطوبة والشوائب من الهواء ، مما يجعل نقطة الندى للوصول إلى الهواء -20 ℃ (يستخدم التكوين المتوسط مجفف الامتزاز ، وصول نقطة الندى إلى -40 ℃ ؛ يستخدم التكوين المتقدم مجفف مجموعة ، وصول DEW إلى -60 ℃).

3. مرشح الدقة: مرشح A/T/C من ثلاث مراحل لإزالة الزيت والغبار وإزالة الشوائب

4. خزان المخزن المؤقت للهواء: يخزن الهواء النقي والجاف كاحتياطي للمواد الخام للامتصاص اللاحق وفصل الأكسجين والنيتروجين.

5. برج الامتزاز: يمكن لأبراج الامتزاز A & B أن تعمل بالتناوب ، وتجديد الامتزاز ، وتصفية جزيئات الأكسجين عن طريق ملء مناخات الجزيئية من نوع الصوديوم.

6. محلل الأكسجين والنيتروجين: المراقبة في الوقت الحقيقي وتحليل الأكسجين ونقاء النيتروجين

7. الصمامات وخطوط الأنابيب: تحقق صمامات التحكم الذكية تشغيلًا تلقائيًا بالكامل للمعدات ، والتحكم في PLC ، وخط أنابيب SUS304.

8. خزانات المخزن المؤقت للأكسجين والنيتروجين: تخزين الأكسجين والنيتروجين مع نقاء مؤهل

9. منظم الضغط: ضبط وتثبيت ضغط مخرج الأكسجين والنيتروجين (3-6 بار).

10. مرشح الغبار: أزل الغبار الناجم عن المناخل الجزيئي في الأكسجين والنيتروجين

11. تحقق من الصمام: يمنع ارتداد الأكسجين والنيتروجين

12. الشاحن التوربيني: معزز الأكسجين والنيتروجين الذي يعزز ضغط الأكسجين والنيتروجين لضغط الملء ، عادة 150 بارًا أو 200 بار

13. صمام تنظيم الضغط: تنظيم ضغط ضاغط الأكسجين والنيتروجين

14. تفريغ الشحن: تحويل الأكسجين والنيتروجين عالي الضغط إلى كل أسطوانة غاز

قائمة مركزة الأكسجين

رقم النموذج	محصول الأكسجين (M3/H)	نقاء(٪)	منفذ الأكسجين الضغط (MPA)	الطاقة المثبتة (KW)	الوزن كجم (بما في ذلك الهواء ضاغط بدون أكسجين صهريج)	الأبعاد الخارجية (مم) بدون خزانات الأكسجين
weclear-PSA-002	2m3/h	93 ± 3	0.2-0.8	4	620	13008651800
weclear-PSA-003	3m3/h	93 ± 3	0.2-0.8	6.5	950	32009801800
weclear-PSA-005	5m3/h	93 ± 3	0.2-0.8	8.5	1250	350010001800
weclear-PSA-010	10m3/h	93 ± 3	0.2-0.8	16.5	1730	370014802200
weclear-PSA-015	15m3/ساعة	93 ± 3	0.2-0.8	20	2060	400015002400
weclear-PSA-020	20m3/h	93 ± 3	0.2-0.8	24	2560	530015102300
weclear-PSA-025	25m3/H	93 ± 3	0.2-0.8	32	3370	530018502100
weclear-PSA-030	30m3/ساعة	93 ± 3	0.2-0.8	39	3450	550019002600
weclear-PSA-035	35m3/H	93 ± 3	0.2-0.8	39	3750	550019002600
weclear-PSA-040	40m3/h	93 ± 3	0.2-0.8	47.5	4200	600020002800
weclear-PSA-045	45M3/ساعة	93 ± 3	0.2-0.8	47.5	4700	650021002800
weclear-PSA-050	50m3/ساعة	93 ± 3	0.2-0.8	57.5	5400	700022002800
····	يرجى استشارةنا لمدة 50-500M3 أو أكثر!					····
